Un axe qui prend du jeu, une articulation qui vibre ou un mécanisme qui devient imprécis ne signifie pas toujours qu’une grosse pièce est défectueuse. Une fixation de quelques millimètres peut suffire à perturber l’ensemble. Lors de l’entretien d’un matériel, les goupilles, vis, écrous et axes méritent donc une attention particulière.
Résumé de l’article :
- Une goupille permet notamment de maintenir ou positionner un axe.
- La goupille élastique tient grâce à sa compression dans son logement.
- Son diamètre et sa longueur doivent correspondre au montage.
- Jeu, corrosion et déformation sont des signes à surveiller.
- Une fixation usée doit être remplacée par une référence adaptée.
À quoi sert une goupille Mécanindus dans un assemblage ?

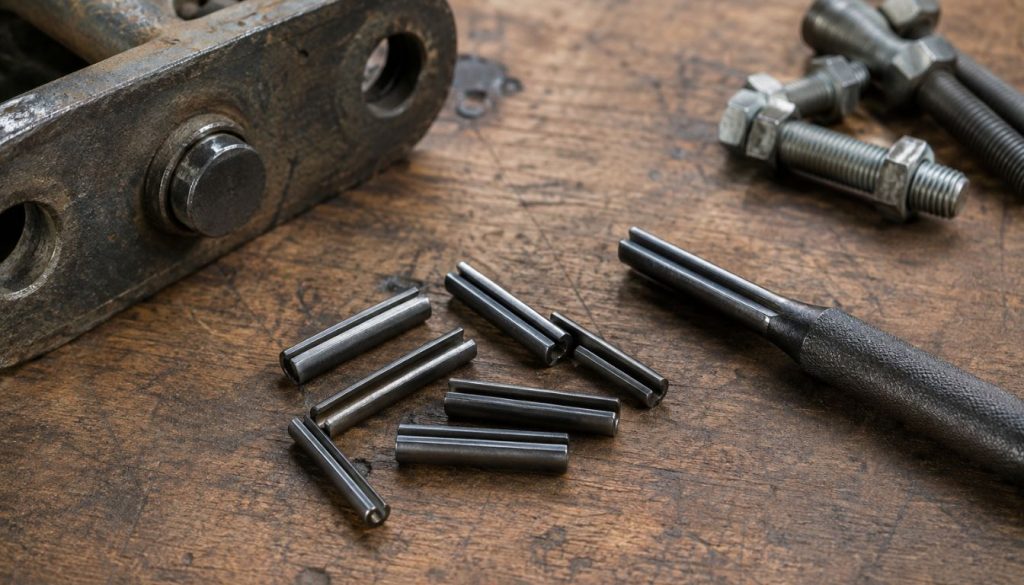

Lorsqu’un axe doit rester en position malgré les vibrations, une goupille mécanindus peut assurer son maintien grâce à sa forme cylindrique fendue et à son élasticité.
Lors de son insertion, la goupille se comprime légèrement dans le trou puis exerce une pression contre ses parois. Ce fonctionnement permet de maintenir un axe en position sans utiliser systématiquement un écrou ou une vis supplémentaire.
Cette élasticité permet aussi à la fixation d’absorber de faibles variations du montage, ce qui la distingue d’une goupille cylindrique pleine demandant généralement un ajustement plus précis. Les modèles courants répondent notamment à la norme ISO 8752.
Où rencontre-t-on ces petites fixations ?
- axes et articulations ;
- poulies et engrenages ;
- machines et outillage ;
- équipements agricoles ;
- systèmes soumis aux vibrations.
On peut par exemple retrouver une goupille sur l’axe d’une roue, dans une articulation d’outil ou sur un mécanisme de machine. Sa petite taille ne doit pas faire oublier son rôle : lorsqu’elle se déforme, se desserre ou casse, l’axe peut progressivement se déplacer et créer du jeu.
La goupille élastique est particulièrement intéressante dans les assemblages qui doivent résister aux vibrations et aux sollicitations répétées. Elle reste toutefois une pièce de fixation à choisir selon les dimensions et les contraintes prévues par le montage.
Comment choisir la bonne goupille lors d’un remplacement ?
Lors d’un remplacement, il ne suffit pas de choisir une goupille qui entre dans le trou. Il faut reprendre les dimensions du montage d’origine afin de conserver le bon niveau de maintien et éviter l’apparition d’un nouveau jeu.
Trois critères comptent surtout : le diamètre nominal, la longueur et la matière. Le diamètre doit correspondre au logement prévu, tandis que la longueur doit permettre de traverser correctement les pièces assemblées sans dépasser inutilement.
| Point à vérifier | Pourquoi ? |
| Diamètre | Assurer le maintien dans le logement |
| Longueur | Traverser correctement l’assemblage |
| Matière | Adapter la fixation à l’environnement |
| État du trou | Éviter un montage dans un logement usé |
Pour la matière, l’acier convient à de nombreux montages mécaniques courants. L’inox peut être préférable lorsque la fixation est exposée à l’humidité ou à un environnement corrosif, à condition de respecter les caractéristiques prévues pour l’assemblage.
Il faut également contrôler l’état du logement avant de monter une pièce neuve. Si le trou est ovalisé, élargi ou détérioré, remplacer uniquement la goupille risque de ne pas supprimer le jeu.
Le choix doit donc rester cohérent avec les contraintes du matériel. Une fixation correctement dimensionnée et une matière adaptée permettent de mieux résister à l’environnement et de conserver un assemblage fiable dans le temps.
Quels signes montrent qu’une goupille doit être remplacée ?
Une goupille élastique n’a pas forcément besoin d’être remplacée selon un intervalle fixe. Elle doit surtout être contrôlée pendant l’entretien ou dès qu’un changement de comportement apparaît sur le mécanisme.
Les signes à surveiller
- apparition d’un jeu dans l’assemblage ;
- goupille qui se déplace dans son logement ;
- corrosion importante ;
- fissure ou déformation ;
- extrémité fortement marquée ;
- trou devenu ovalisé ou détérioré.
L’apparition d’un mouvement inhabituel doit inciter à repérer rapidement l’origine du jeu. Les vibrations et les sollicitations répétées peuvent progressivement fatiguer une fixation ou détériorer son logement.
Lorsqu’une goupille est retirée pendant une opération d’entretien, il est préférable de l’examiner après démontage avant de décider de la réutiliser. Une pièce fissurée, fortement oxydée ou déformée doit généralement être remplacée.
Il faut également contrôler l’usure du logement. Une goupille neuve installée dans un trou déjà agrandi peut conserver du jeu et ne pas remplir correctement son rôle.
💡 Conseil de pro : lorsqu’un axe présente du jeu, ne remplacez pas automatiquement la goupille. Contrôlez aussi le diamètre et l’état du trou, car un logement usé peut faire réapparaître immédiatement le problème.
Comment monter ou retirer une goupille sans abîmer le matériel ?
Même avec une goupille correctement dimensionnée, une mauvaise pose peut détériorer la fixation ou son logement. Avant le montage, commencez par aligner précisément les trous et présentez la goupille bien dans l’axe.
L’insertion doit être progressive, avec un outil adapté. Un maillet peut convenir selon le montage, mais il faut surtout éviter de forcer au montage si la goupille semble manifestement trop grande ou si les trous ne sont pas parfaitement alignés.
Les frappes de travers sont également à éviter. Elles peuvent déformer l’extrémité de la goupille, marquer la pièce ou élargir progressivement le logement. Une résistance anormale doit donc conduire à vérifier le diamètre et l’alignement avant de continuer.
Pour le démontage, le plus sûr reste d’utiliser un chasse-goupille adapté au diamètre de la pièce. Le support doit être correctement maintenu afin que l’effort soit appliqué dans l’axe, sans faire glisser l’outil sur les surfaces voisines.
Les tournevis, pointes ou tiges improvisées sont à éviter lorsqu’ils ne correspondent pas au diamètre de la goupille. Ils peuvent glisser, écraser la fixation ou endommager le trou, ce qui compliquera ensuite le remontage.
L’entretien d’un équipement passe donc aussi par ces éléments discrets. Une goupille, une vis ou un écrou représentent peu de chose face au prix d’une machine, mais leur état conditionne directement la qualité de l’assemblage. Contrôler les petites fixations pendant l’entretien permet de repérer un jeu ou une usure avant qu’ils ne provoquent une détérioration plus importante.
