Quand j’ouvre un tableau électrique, je tombe très souvent sur cette situation : un symbole, une abréviation ou un petit pictogramme associé au chauffe-eau, et un doute immédiat. À quoi correspond-il exactement ? Est-ce bien le ballon d’eau chaude ? Est-ce lié aux heures creuses ? Avec les tableaux de marque Schneider Electric, ces questions reviennent régulièrement, car les repères sont normalisés mais pas toujours compris.
Mon objectif ici est simple : expliquer clairement ce que signifie le symbole du chauffe-eau, comment le reconnaître sans se tromper et surtout comment le relier au fonctionnement réel de l’installation.
👉 L’article en résumé :
À quoi sert le symbole du chauffe-eau sur un tableau électrique
Sur un tableau électrique, chaque symbole ou libellé sert avant tout à identifier un circuit précis. Le chauffe-eau fait partie des équipements les plus énergivores du logement, ce qui explique qu’il dispose presque toujours d’un circuit dédié. Le symbole n’est donc pas décoratif. Il permet d’intervenir rapidement, de comprendre l’organisation du tableau et d’éviter les erreurs lors d’une coupure ou d’un dépannage.
Chez Schneider, le repérage peut prendre plusieurs formes. On retrouve parfois un pictogramme, parfois une mention écrite, parfois une simple abréviation. Le plus courant reste ECS, pour Eau Chaude Sanitaire. Dans d’autres cas, le terme ballon ou chauffe-eau est écrit en toutes lettres.
Les symboles les plus courants que je rencontre
Avec l’expérience, certains repères reviennent très souvent sur les tableaux Schneider récents comme plus anciens. Le symbole seul ne suffit pas toujours, il faut aussi regarder son environnement immédiat.

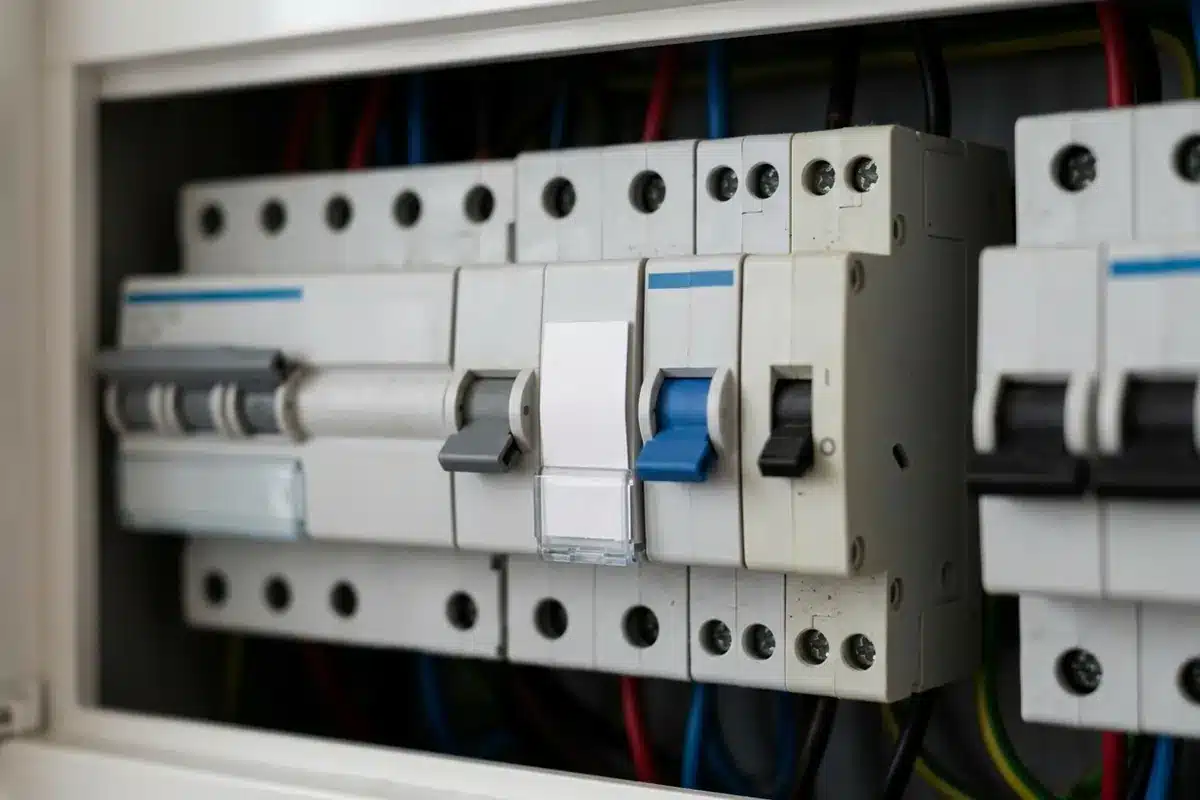

- La mention ECS ou Chauffe-eau associée à un disjoncteur
- La présence d’un contacteur jour nuit, généralement placé juste à côté
- Un disjoncteur de calibre spécifique, le plus souvent 20 A pour un ballon standard
- Un câblage qui part directement vers le ballon d’eau chaude
Cette combinaison permet presque toujours d’identifier le bon circuit, même lorsque le symbole n’est pas très explicite.
Le rôle clé du contacteur jour nuit
Très souvent, le symbole du chauffe-eau est intimement lié au contacteur jour nuit. C’est lui qui permet au ballon de fonctionner automatiquement pendant les heures creuses, lorsque le tarif de l’électricité est plus bas. Ce contacteur comporte en général trois positions : arrêt, automatique et marche forcée.
En position automatique, le chauffe-eau ne chauffe que pendant les plages horaires définies par le fournisseur d’énergie. En marche forcée, il chauffe immédiatement, même en heures pleines. C’est d’ailleurs cette position qui provoque beaucoup d’incompréhensions lorsque la facture augmente sans raison apparente.
Pourquoi le symbole ne correspond pas toujours au fonctionnement réel
Il m’arrive régulièrement de constater un décalage entre le symbole affiché sur le tableau et le comportement réel du chauffe-eau. Les causes sont multiples. Le tableau a pu être modifié sans mise à jour des repères, le ballon remplacé, ou le contacteur laissé en marche forcée après une intervention.
Autre cas fréquent : un chauffe-eau branché sur un circuit dédié mais non piloté par les heures creuses, malgré la présence d’un symbole laissant penser le contraire. Dans ce contexte, le symbole devient trompeur s’il n’est pas vérifié.
💡 Conseil de la rédaction : Avant de me fier uniquement au symbole, je vérifie toujours le fonctionnement du chauffe-eau sur 24 heures complètes. En observant les phases de chauffe et la consommation, on sait très vite si le contacteur et le repérage correspondent encore à la réalité.
Les confusions les plus fréquentes que je vois sur le terrain
Certaines erreurs reviennent régulièrement, surtout dans les logements anciens ou après plusieurs rénovations successives.
- Confondre le symbole du chauffe-eau avec celui d’un radiateur électrique
- Prendre le contacteur jour nuit pour un disjoncteur classique
- Supposer que le ballon fonctionne en heures creuses sans vérifier le contrat
- Se fier à un étiquetage ancien qui n’a jamais été mis à jour
Ces confusions peuvent sembler mineures, mais elles ont un impact direct sur la consommation et la compréhension du tableau.
Peut-on améliorer le repérage de son chauffe-eau
Bonne nouvelle, oui. Il est tout à fait possible d’améliorer la lisibilité de son tableau électrique. Ajouter une étiquette claire, remplacer un pictogramme ambigu ou préciser ECS avec chauffe-eau permet d’éviter bien des erreurs. C’est aussi un vrai plus en cas de location, de revente ou simplement pour une personne extérieure qui intervient sur l’installation.
Un tableau lisible apporte un vrai confort au quotidien et renforce la sécurité, surtout lorsqu’il faut agir rapidement.
Le lien avec les travaux énergétiques du logement
Comprendre le symbole du chauffe-eau, ce n’est pas seulement une question d’électricité. Cela s’inscrit dans une réflexion plus large sur la maîtrise des consommations et l’amélioration globale du logement. Isolation, production d’eau chaude et pilotage intelligent sont étroitement liés.
Pour approfondir ces sujets et aller plus loin dans une démarche cohérente, je recommande de consulter cette ressource dédiée aux travaux d’isolation et à la performance du logement.
Ce que je retiens avec le recul
Le symbole du chauffe-eau sur un tableau électrique Schneider est un repère utile, mais il doit toujours être interprété avec le fonctionnement réel de l’installation. En prenant le temps de comprendre son tableau, on évite des erreurs simples, des surconsommations inutiles et beaucoup de questions sans réponse.
Un tableau clair, bien identifié et cohérent reste l’un des meilleurs alliés pour garder le contrôle sur son installation électrique, sans stress ni mauvaise surprise.
